Introduzione

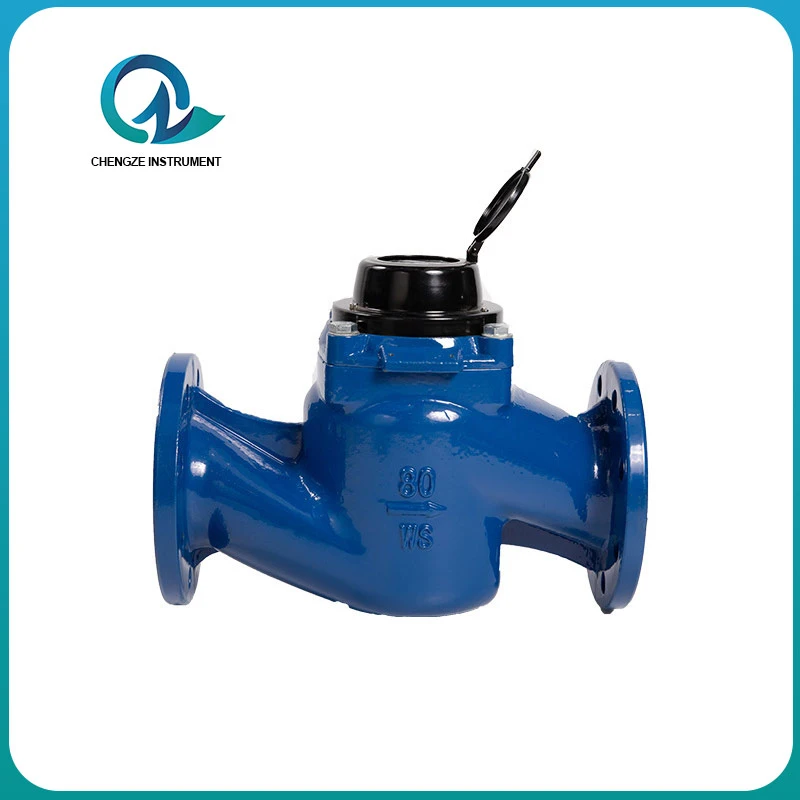

Il contatore dell'acqua a elica verticale è un contatore dell'acqua meccanico di tipo velocità- progettato per misurare grandi volumi di acqua in tubazioni di diametro da medio a grande.
Parametri e specifiche
|
Calibro nominale (mm) |
Classe di precisione |
Flusso di sovraccarico Q₄ |
Flusso comune Q₃ |
Flusso limite Q₂ |
Portata minima Q₁ |
|
m³/h |
|||||
|
WS-DN40 |
Livello 2 |
20.00 |
16.00 |
0.256 |
0.16 |
|
WS-DN50 |
Livello 2 |
31.25 |
25.00 |
0.80 |
0.20 |
|
WS-DN65 |
Livello 2 |
50.00 |
40.00 |
1.26 |
0.50 |
|
WS-DN80 |
Livello 2 |
78.75 |
63.00 |
1.98 |
0.32 |
|
WS-DN100 |
Livello 2 |
125.00 |
100.00 |
3.15 |
0.50 |
|
WS-DN150 |
Livello 2 |
312.50 |
250.00 |
7.88 |
1.25 |
|
WS-DN200 |
Livello 2 |
500.00 |
400.00 |
12.60 |
2.00 |
|
Diametro nominale (mm) |
Lunghezza totale del contatore dell'acqua L (mm) |
Modalità partecipata |
|
WS-DN40 |
245 |
Connessione filettata |
|
WS-DN50 |
280 |
Collegamento a flangia |
|
WS-DN65 |
280 |
Collegamento a flangia |
|
WS-DN80 |
370 |
Collegamento a flangia |
|
WS-DN100 |
370 |
Collegamento a flangia |
|
WS-DN150 |
500 |
Collegamento a flangia |
|
WS-DN200 |
500 |
Collegamento a flangia |
Caratteristiche
Struttura verticale della turbina
L'asse dell'elica è perpendicolare alla tubazione, migliorando la dinamica del flusso e riducendo l'interferenza dei sedimenti
Bassa perdita di pressione
La struttura interna aerodinamica garantisce una resistenza minima e una pressione del sistema stabile
Alta precisione e stabilità
La velocità del flusso è direttamente proporzionale alla rotazione dell'elica, garantendo prestazioni di misurazione affidabili
Facile manutenzione (design staccabile opzionale)
Alcuni modelli supportano unità di misurazione rimovibili per una comoda manutenzione
Lettura remota opzionale
Supporta uscite a impulsi o moduli di comunicazione per sistemi AMR/AMI
Applicazioni chiave
- Reti comunali di approvvigionamento e distribuzione dell'acqua
- Sistemi idrici industriali (raffreddamento, trattamento, circolazione)
- Sistemi di irrigazione agricola
- Impianti di trattamento acque e stazioni di pompaggio
- Edifici commerciali e di pubblica utilità
Personalizzazione
| Gamma di dimensioni | DN50 – DN300 o personalizzati | |||
| Opzioni materiali | Ghisa, ferro duttile, acciaio inossidabile, ottone | |||
| Opzioni di temperatura |
Acqua fredda Inferiore o uguale a 30 gradi Acqua calda fino a 90–130 gradi |
|||
| Valutazione della pressione | PN10/PN16/PN25 | |||
| Tipo di registro | Quadrante asciutto, sigillato a liquido o display digitale | |||
| Opzioni di comunicazione | Uscita a impulsi, RS485, M-Bus, NB-IoT, LoRa | |||
| Tipo di connessione | Norme sulle flange (ISO, DIN, ANSI) | |||
| Funzioni speciali | Design anti-magnetico, registro impermeabile IP68, quadrante girevole a 360 gradi | |||
| Supporto OEM/ODM | Disponibili logo, packaging e personalizzazione del prodotto |
I nostri servizi
Consulenza professionale
Guida esperta sulla selezione del prodotto in base alla portata e alle dimensioni del tubo
Supporto tecnico
Istruzioni di installazione, messa in servizio e servizi di formazione
Servizio post-vendita
Supporto per la manutenzione, calibrazione e fornitura di pezzi di ricambio
Consegna veloce
Soluzioni efficienti di produzione e spedizione globale
Soluzioni idriche intelligenti
Integrazione con sistemi di telelettura e gestione intelligente dell'acqua
